Conçus sur mesure et fabriqués au sein de nos ateliers, nos systèmes pour liquides et liquides chargés sont adaptés au prélèvement d’échantillons en citerne, en fût, en puisard ou directement à l’intérieur de canalisations.

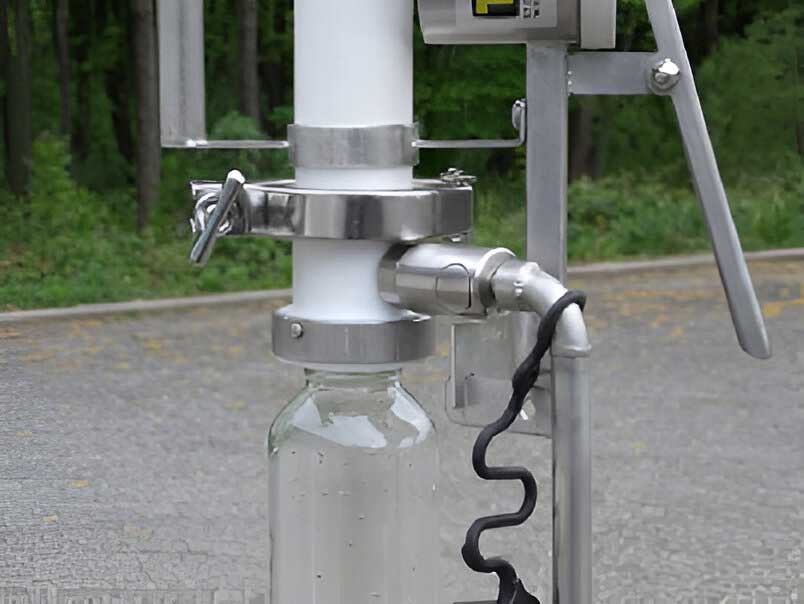

L’action mécanique sur la poignée de la pompe crée une dépression à l’intérieur de la chambre à vide, du flacon et de la canne de prélèvement.
L’aspiration a pour effet de faire remonter le liquide à l’intérieur de la canne de prélèvement et de remplir directement le pot ou la bouteille d’échantillon.
La canne de prélèvement, en contact avec le produit, peut être en immersion dans différents contenants (citerne, fût ou puisard).
Elle peut être retirée sans risque de fuite à l’aide du raccord auto-obturant.
Elle est démontable pour que la partie en contact avec le produit puisse être stérilisée.
de 40 à 1 000 ml en pot, flacon, bouteille suivant standard ou adapté à vos besoins.
Longueur de sonde à la demande : de 200 mm à 2,5 mètres (en plusieurs éléments si nécessaire).
Monter le pot d’échantillon sur la pièce de liaison, le serrer modérément si celle-ci est en PTFE (sa longévité en dépend), sinon serrer suffisamment pour assurer l’étanchéité lors du prélèvement.
Introduire la sonde dans le produit et connecter la dans le raccord auto-obturant de la tête de prélèvement.
Pomper le volume nécessaire (attention de se limiter au volume du pot).
Déconnecter la sonde (le raccord auto-obturant empêche toute égoutture).
Le pot d’échantillon est prêt à être démonté et bouché.
Déconnecter la canne de prélèvement. Remplacer par l’embout de rinçage et injecter le produit de lavage.
Éléments en contact avec le produit :
Démontage de la pièce de liaison :
Engagez l’embout de rinçage dans le raccord rapide (pour assurer une meilleure stérilisation par circulation).
Température maximale, ne doit pas dépasser 180 °C, le joint ne faisant pas partie des éléments à stériliser.
Montage sur réacteur.
Adaptation possible pour autres pots et flacons.
Nous pouvons réaliser des sondes spécifiques à vos besoins avec pièces de liaison, dans les matériaux et dimensions adaptés.
Cette sonde permet de prélever des liquides et des liquides chargés. Tous ses composants peuvent être de nature alimentaire sur demande.
À l’aide du boitier de commande et d’un rail mécanique, le tube est descendu dans le produit à prélever, et l’aspiration est déclenchée.
L’aspiration a pour effet de faire remonter le liquide à l’intérieur de la canne de prélèvement et de remplir directement le pot ou la bouteille d’échantillon.
La canne de prélèvement, en contact avec le produit, peut être en immersion dans différents contenants (citerne, fût ou puisard).
Le tube en contact produit peut être remplacé.
Échantillon : de 40 à 10 000 ml en pot, flacon, bouteille suivant standard ou adapté à vos besoins.
Longueur de sonde à la demande : de 200 mm à 2 m.
Capabilité de pompage eau, huile jusqu’à une viscosité de 15 000 cP maxi.
Monter le pot d’échantillon sur le support. Connecter le tube de prélèvement à la pompe.
Introduire le tube de la sonde dans le produit et pomper le volume nécessaire.
Relancer les prélèvements jusqu’à obtention du volume souhaité.
Déconnecter si besoin le tube de la sonde (pour éviter les contaminations).
Le pot d’échantillon est prêt à être retiré et bouché.
Tube d’aspiration : PMMA
Pompe : Tube silicone
Déconnecter le tube de la pompe et la canne de prélèvement.
Remplacer ou laver les éléments.
Adaptation possible pour autres pots et flacons.
Nota: Nous pouvons réaliser des sondes spécifiques à vos besoins avec pièces de liaison, dans les matériaux et dimensions adaptés.
Sur tuyauterie de transfert pour les liquides et éventuellement transport pneumatique.

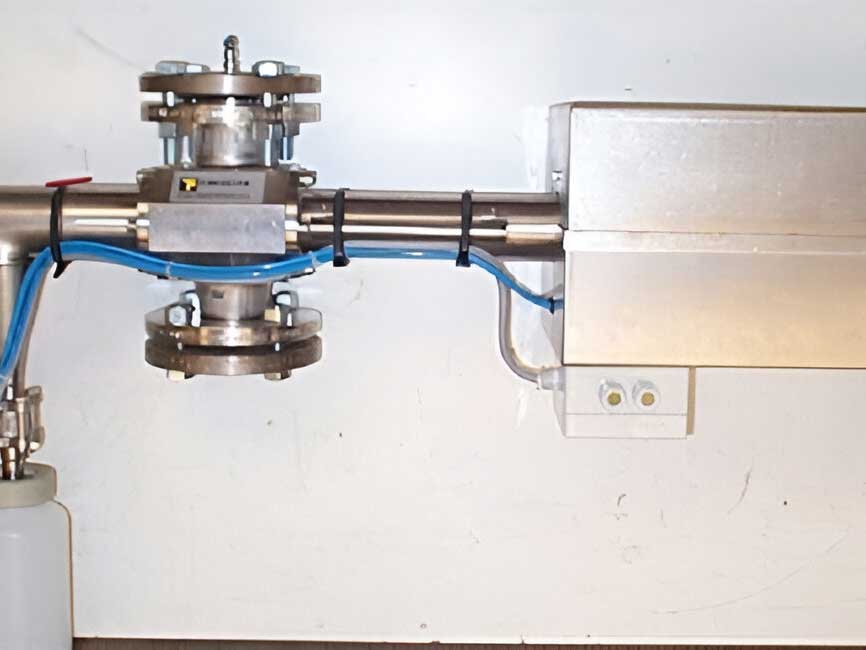

Un piston tangentiel (à empreinte) est animé d’un mouvement de translation transmis par un vérin.
Chaque mouvement permet d’évacuer un échantillon correspondant au volume de l’empreinte.
Lors des manœuvres, la section de passage de la tuyauterie n'est obstruée que partiellement, ce qui évite les « coups de bélier ».
Si nécessaire, une vanne de sécurité assure une fonction SAS.
Un coffret de commande électropneumatique ou pneumatique permet d’établir le cycle de prélèvement de manière manuelle ou automatique (programmé) et d’assurer les sécurités nécessaires aux conditions d’exploitation.
Ce préleveur est destiné à être monté sur une tuyauterie, entre deux brides, il est orientable.
Tous les éléments en contact avec le produit sont inoxydables (acier inox, PTFE, Viton) et dépendent des conditions de service et de la nature du produit.
Pression d’utilisation maxi 16 bars (suivant modèle).
